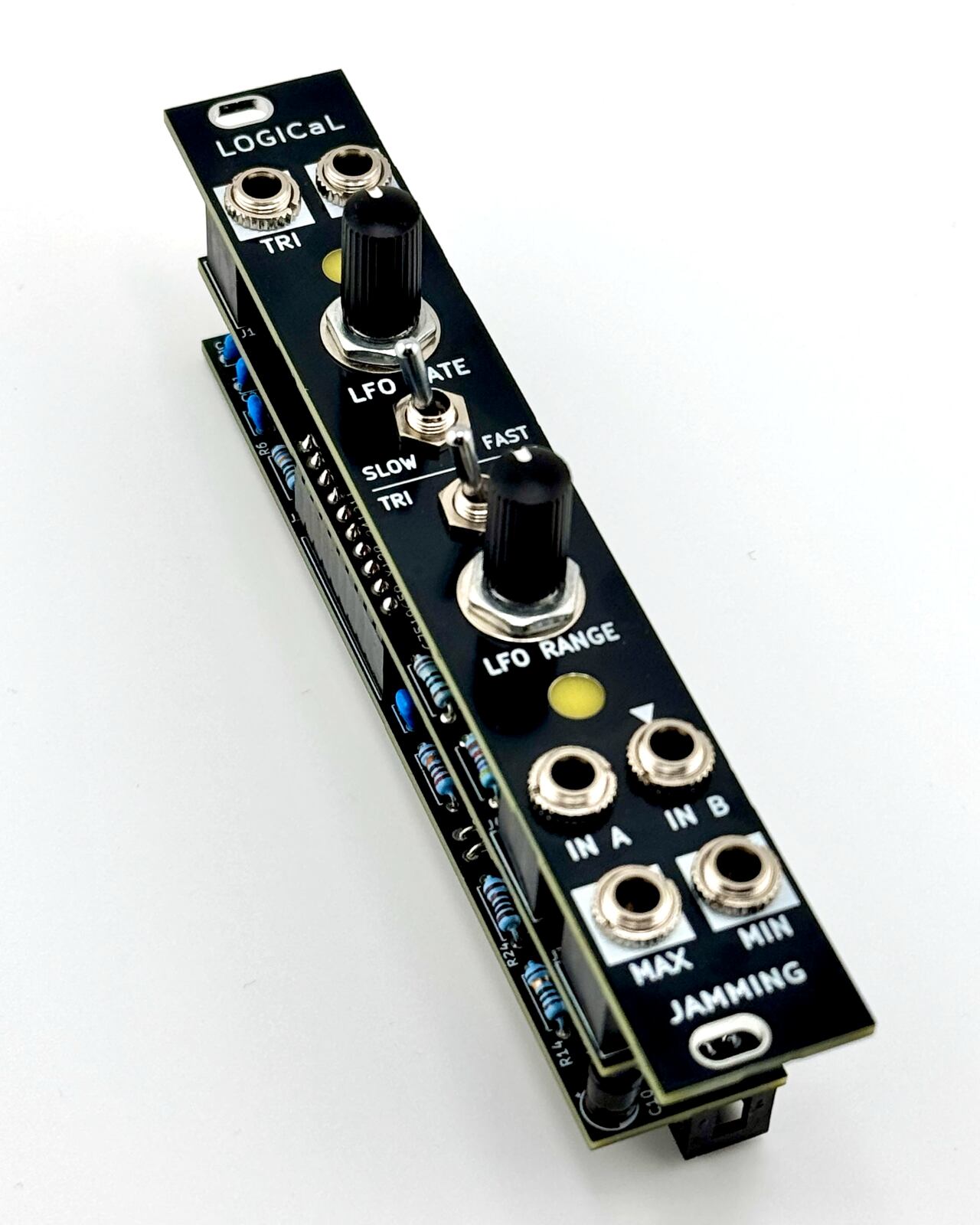

(DIY)LOGICaL - Full DIYキット

※この商品はDIYキットです。お客様ご自身で組み立て(はんだ付け)して頂く商品となります。
※コスト削減のため簡易包装(クリックポスト)で発送させて頂きます。

商品説明
【DIY超入門シリーズ第三弾】
ロジック(Max/Min) + LFO(Triangle/Square)モジュール。

スルーホール部品のみを使用しているため電子工作初心者でも1時間ほどで組み立てる事ができます。(はんだ付け作業あり)

組み立て難易度 ★☆☆☆☆

機能説明
LOGICaLはロジック出力とLFO出力を組み合わせたファンクションモジュールです。

ロジック出力は、"IN A"と"IN B"に接続したCV信号の電圧を比較し最大("MAX")もしくは最小("MIN")の信号を出力します。
"IN B"になにも接続しない場合、"内蔵LFO"が内部結線され、"IN A"と"内蔵LFO"を比較・出力するようになります。"TRI/SQR"スイッチでLFOの波形を選択、"LFO RANGE"つまみでLFO信号をアッテネートすることができます。

内蔵LFOは、"LFO RATE"つまみで速さ(周波数)を指定することができます。また"SLOW/FAST"スイッチで周波数のモードを変更することができます。"SLOW"モードはLFO用途、"FAST"モードは可聴域まで達するためオシレータとして利用することができます。
内蔵LFOは三角波(TRI)、矩形波(SQR)ともに単独出力することが可能です。(アッテネートはされません)

【DIY Tips】
内蔵LFOのモード別の範囲(速さ)はセラミックコンデンサの容量を変更することでカスタマイズすることができます。
C1 = 10nF = FAST
C2 = 1uF = SLOW


その他付属品
交換用 白(黒)パネル
10-16ピンフラットケーブル x1
レール固定用ネジ(M3) x2

仕様
幅:3HP
深さ:35mm
カラー:ブラック/ホワイト
消費電流:
15mA +12V
15mA -12V
- +5V

Build Manual
https://drive.google.com/file/d/157XeCf0LL0nQzriCvMebcjyzihDkX5H7/view?usp=sharing

BOM
https://docs.google.com/spreadsheets/d/1VhWwhXtPWtsY9L8qrBtSoruki4dvyZ5A4CG9VE5M9gQ/edit?usp=sharing

ビルドマニュアルおよびBOMは商品に付属のQRコードからも参照できます。

ModularGrid
https://modulargrid.net/e/other-unknown-logical-jamming
